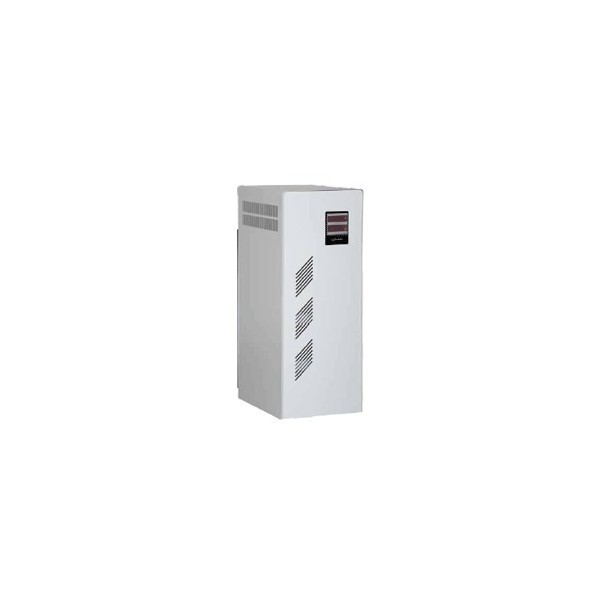

Stabilizzatore di tensione elettromeccanico trifase 135Kva ±15%
Gli stabilizzatori trifase OROY coprono il range di potenza da 5kVA a 230kVA e permettono di compensare un ampio range di variazioni di tensione in ingresso da +30% a -45% della tensione nominale.
Per i modelli ±15%/±20% il cambio di range di regolazione si effettua per mezzo delle connessioni dei cavi in ingresso, posti all'interno dell'apparecchiatura.
Sul modello OROY la regolazione della tensione di uscita è effettuata indipendentemente su ciascuna fase (stabilizzazione delle tre tensioni di uscita tra fase e neutro).
Questo stabilizzatore può essere utilizzato per l’alimentazione di qualsiasi carico trifase, bifase o monofase con squilibrio di corrente tra le fasi fino al 100% della corrente nominale e tensione di rete dissimmetrica.
Lo stabilizzatore OROY necessita della connessione del conduttore di neutro in ingresso.
Può funzionare anche senza la connessione col neutro a patto che si aggiunga un trasformatore di isolamento (triangolo-stella o triangolo zig-zag) o un’induttanza di punto neutro.
I modelli fino a 45kVA sono provvisti di ruote per agevolarne la movimentazione.
Sul circuito di regolazione è installato un interruttore magnetotermico che effettua la protezione contro i sovraccarichi e il cortocircuito del regolatore di tensione. Il circuito ausiliario è protetto da fusibili.
La strumentazione di controllo è posizionata su un pannello frontale posto sull’armadio ed è costituita da un analizzatore di rete multifunzione.
Tale strumento fornisce diverse informazioni sull’uscita dello stabilizzatore (tensioni concatenate, tensioni di fase, correnti, fattore di potenza, potenza attiva reattiva e apparente, frequenza).
Il controllo e la stabilizzazione della tensione, effettuati sul vero valore efficace delle tre tensioni di fase (true-RMS), sono realizzati per mezzo di un microprocessore digitale.
Specifiche Tecniche | |
Modello | OROY13515 |
Potenza Nominale | 135KVA |
Ingresso | |
Tensione | 400V |
Variazione accettata | (+/-) 15% |
Corrente Max di ingresso | 230A |
Frequenza nominale | da 47 a 65Hz |
Uscita | |
Tensione |
400V |
Stabilità tensione | ±0,5% |
Corrente Max uscita | 195A |
Rendimento | >98% |
Velocità di regolazione (ms/Volt) | 16 |
Variazione possibile del carico | da 0 a 100% |
Fattore di potenza del carico |
qualsiasi |
Sovraccarico | 200% per 1min |
Distorsione armonica introdotta | < 0,2% |
Raffreddamento | naturale in aria |
Temperatura ambiente | -15°c - 45°c umidità relativa 95% non condensante |
Grado protezione | IP21 |
Dimensioni LxPxH mm | 600X830X1500 |
Peso Kg. | 580 |
Normative di riferimento | |
Marchi | CE |
