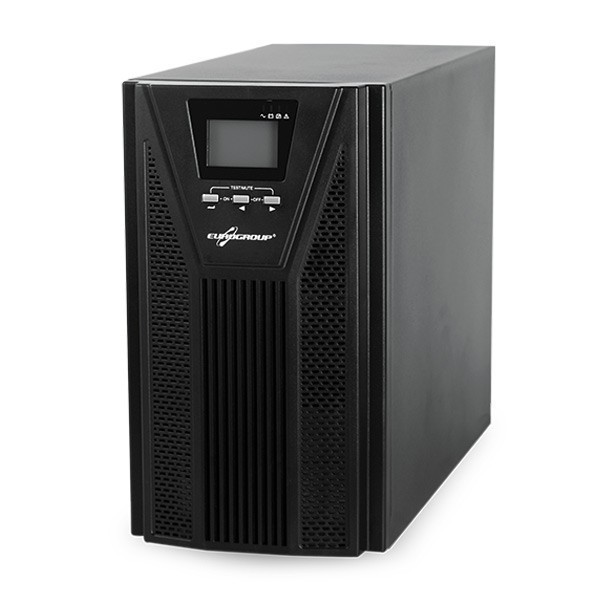

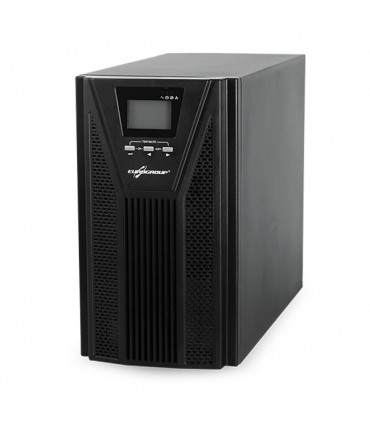

UPS THIRD POWER TT 20 Potenza nominale 20KVA Autonomia 0'
La serie THIRD Power è una serie di gruppi di continuità con tecnologia On-Line a doppia conversione, PFC (Power Factor Correction) in ingresso e inverter a cos.fi 0,9. Grazie alla tecnologia On-Line doppia conversione il carico è sempre alimentato dall’inverter, che fornisce una tensione con forma d'onda rigenerata perfettamente sinusoidale, filtrata e stabilizzata. Il raddrizzatore costruito a IGBT permette di abbassare il contenuto armonico della corrente (THDi) reiettata in rete e lo stadio PFC (Power Factor Correction) provvede a rifasare l’UPS in ingresso portando il cos.fi a valori ≥0,99.
Caratteristiche generali
• Tecnologia On Line doppia conversione
• Classificazione VFI-SS-II2
• Onda sinusoidale con THD<3%
• Controllo totale a microprocessore
• Funzione Cold start
• Funzione A.B.M. (Automatic Battery Management)
• Raddrizzatore con PFC
• Funzione E.P.O. (Emergency Power Off)
• Funzione A.C.B. (Warning change batteries)
• Test connessione corretta al neutro
• Protezione telefonica, fax, modem
• Hot swap Battery (sostituzione batterie a caldo)
• Auto restart (ripartenza automatica al ritorno della rete,
dopo la scarica delle batterie)
• BY-pass automatico
• Predisposizione BY-pass manuale esterno
• Porta di comunicazione RS232/USB
• Slot per scheda SNMP
• Display LCD interattivo
• Parallelabilità N+X
• Test batterie
Comunicazione evoluta
Software di supervisione e shut down per sistemi operativi
Applicazioni consigliate
Mission Critical, Server, Reti LAN, Apparecchiature elettromedicali, utenze industriali
| Specifiche Tecniche | |
| Modello | THIRDPOWER TT20 |
| Codice Prodotto | THPTT20K00TL |
| Potenza Nominale | 20000VA |
| Potenza Attiva | 18000W |
| Ingresso | |
| Tensione ingresso | 360V,380V,400V,415V (3Ph+N) Selezionabile |
| Variaz. Tensione in ingresso | da 277 a 485Vac |
| Frequenza nominale | 50/60Hz (autosensing) |
| Variazione Frequenza accettata | 40/60Hz |
| Fattore di potenza in ingresso | ≥ 0,99 / (THD)<2% |
| Uscita | |
| Tensione nominale | 360V,380V,400V,415V (1Ph+N) Selezionabile |
| Stabilità tensione | ±1% |
| Frequenza nominale | 50/60Hz ±0,1% (modalità batteria) |
| Forma d’onda | Sinusoidale |
| Distorsione armonica | ≤2% T.H.D. con carico lineare |
| Fattore di cresta | 3:1 |
| Rendimento AC/AC | >93% |
| Tempo d’intervento | Zero - On line doppia conversione |
| Sovraccarico a T.F. 25°C | <150% Pn. per 60 sec., >150% Pn. per 0,5 sec. |
| Batterie | |
| Tipo | VRLA AGM |
| Tensione | 240Vdc |
| Tempo di ricarica | 6-8 h |
| Autonomia 80/50% del carico | 0’ |
| Info | |
| Dimensioni LxPxH mm | 350x655x732 |
| Peso Kg | 61 |
| comunicazione | SERIALE RS232/RS485/USB/DRY CONTACT |
| Conformità Sicurezza / EMC / Surge capability | EMC dir. 2004/108/E:EN62040-2:2006,EN61000-6-1-3:2007 |
| LVD dir.2006/95/EC: EN62040-1:2008, EN62040-3:2002 | |
| Marchi | CE |
| Temperatura di funzionamento | 0 ~ 40°C umidità relativa 90% |
| Altitudine e umidità relativa | 3500 mt. <95% non condensante |
