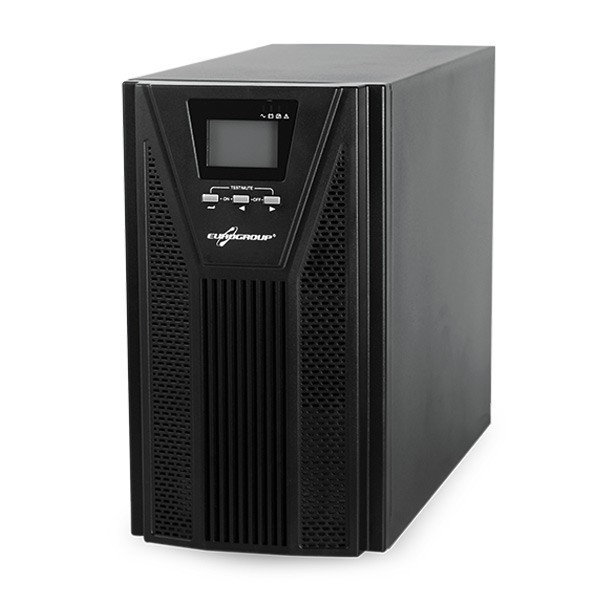

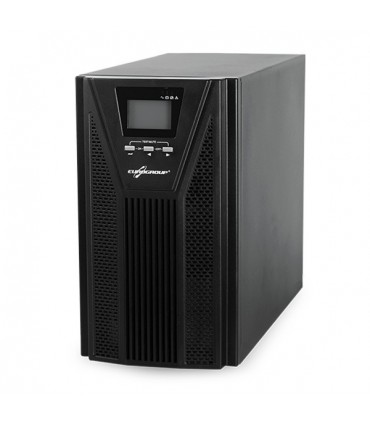

La serie THIRD Power è una serie di gruppi di continuità con tecnologia On-Line a doppia conversione, PFC (Power Factor Correction) in ingresso e inverter a cos.fi 0,9. Grazie alla tecnologia On-Line doppia conversione il carico è sempre alimentato dall’inverter, che fornisce una tensione con forma d'onda rigenerata perfettamente sinusoidale, filtrata e stabilizzata. Il raddrizzatore costruito a IGBT permette di abbassare il contenuto armonico della corrente (THDi) reiettata in rete e lo stadio PFC (Power Factor Correction) provvede a rifasare l’UPS in ingresso portando il cos.fi a valori ≥0,99.
Caratteristiche generali
• Tecnologia On Line doppia conversione
• Classificazione VFI-SS-II2
• Onda sinusoidale con THD<3%
• Controllo totale a microprocessore
• Funzione Cold start
• Funzione A.B.M. (Automatic Battery Management)
• Raddrizzatore con PFC
• Funzione E.P.O. (Emergency Power Off)
• Funzione A.C.B. (Warning change batteries)
• Test connessione corretta al neutro
• Protezione telefonica, fax, modem
• Hot swap Battery (sostituzione batterie a caldo)
• Auto restart (ripartenza automatica al ritorno della rete,
dopo la scarica delle batterie)
• BY-pass automatico
• Predisposizione BY-pass manuale esterno
• Porta di comunicazione RS232/USB
• Slot per scheda SNMP
• Display LCD interattivo
• Parallelabilità N+X
• Test batterie
Comunicazione evoluta
Software di supervisione e shut down per sistemi operativi
Applicazioni consigliate
Mission Critical, Server, Reti LAN, Apparecchiature elettromedicali, utenze industriali
| Specifiche Tecniche | |
| Modello | THPTT30000 |
| Codice Prodotto | THPTT030K10T |
| Potenza Nominale | 30000VA |
| Potenza Attiva | 27000W |
| Ingresso | |
| Tensione in ingresso | 360V, 380V, 400V, 415V (3Ph+N) |
| Variaz. Tensione in ingresso | da 277 a 485Vac (senza declassamento) da 190 a 277Vac (con carico lineare) |
| Frequenza nominale | 50/60Hz (autosensing) |
| Variazione frequenza accettata | da 40 a 70Hz |
| Fattore di potenza in ingresso | ≥0,99 |
| Distorsione armonica (T.H.D.I.) | ≤5% |
| Uscita | |
| Tensione nominale | 360-380-400-415Vac (3Ph+N) |
| Stabilità tensione | ±1% |
| Frequenza nominale | 45~55Hz o 55~65Hz (intervallo sincronizzato) ±50/60Hz ±0,1Hz (Battery mode) |
| Forma d'onda | Sinusoidale |
| Distorsione armonica | T.H.D.V. ≤2% (con carico lineare); ≤5% (con carivo non lineare) |
| Fattore di cresta | 3:1 |
| Rendimento AC/AC | > 93% |
| Tempo di intervento | Zero - On Line doppia conversione |
| Sovraccarico a T.F. 25°C | da 102~125% Pn per 10 min. - da 102~150% Pn per 1 min. - >150% 0,5 sec. |
| Batterie | |
| Tipo | VRLA AGM |
| Tensione nominale | 240Vdc |
| Quantità batterie | 60x9Ah |
| Batterie interne | SI |
| Tempo di ricarica | 4-6-8h |
| Autonomia 80/50% del carico | 6'/10’ |
| Info | |
| Dimensioni LxPxH mm. | 350x785x1078 |
| Peso netto UPS Kg. | 235 |
| comunicazione | Seriale RS232/USB/Slot SNMP |
| Optional | SNMP/AS400/RS-485 |
| Standard / EMC / LDV | EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5 |
| Marchi | CE |
| Temperatura di funzionamento | 0 ~ 40°C umidità relativa 90% |
| Grado di protezione | IP20 |
| Altitudine e umidità relativa | 3500 mt. <95% non condensante |
