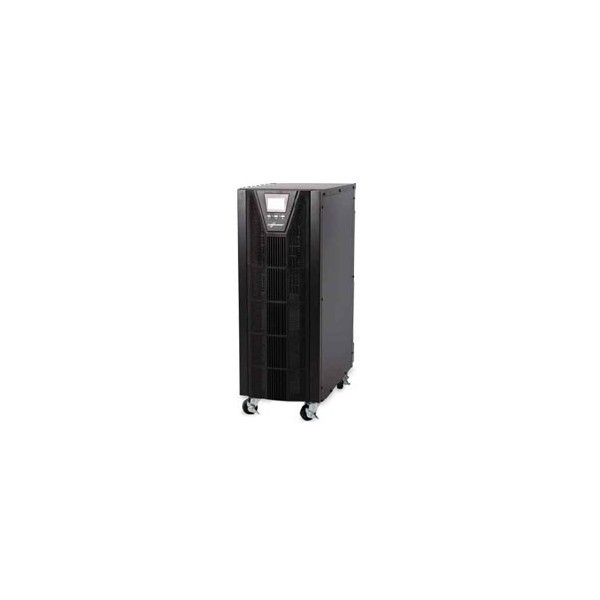

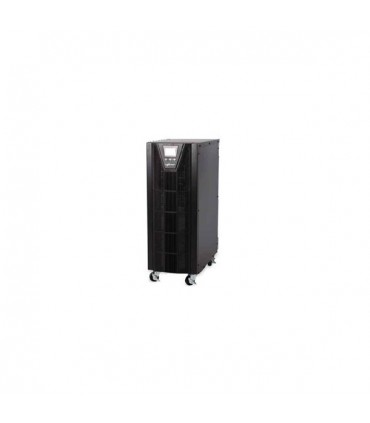

UPS THIRD POWER TMM 20000 - Potenza Nominale 20000VA
Serie di Gruppi di Continuità trifase/monofase, monofase/monofase con tecnologia On-Line a doppia conversione e inverter a cos.fi 0,9, sviluppata per soddisfare le necessità di continuità di alimentazione elettrica di utenze sensibili e vitali “mission critical”. Grazie alla tecnologia On-Line doppia conversione, il carico è sempre alimentato dall’inverter che fornisce una tensione rigenerata, perfettamente sinusoidale filtrata e stabilizzata in tensione forma e frequenza. Il raddrizzatore costruito a IGBT permette di abbassare il contenuto armonico della corrente (THDi) reiettata in rete, inoltre l’UPS è dotato dello stadio
PFC (Power Factor Correction) che provvede a rifasare la rete in ingresso portando il cos.fi a valori ≥0,95.
Caratteristiche generali
• Tecnologia On Line doppia conversione
• Classificazione VFI-SS-II2
• Onda sinusoidale con THD<3%
• Controllo totale a microprocessore
• Funzione Cold start
• Funzione A.B.M. (Advance Battery Management)
• Raddrizzatore con PFC
• Funzione E.P.O. (Emergency Power Off)
• Funzione A.C.B. (Warning change batteries)
• Test connessione corretta al neutro
• Protezione telefonica, fax, modem
• Hot swap Battery (sostituzione batterie a caldo)
• Auto restart (ripartenza automatica per fine autonomia)
• BY-pass automatico
• Predisposizione BY-pass manuale esterno
• Porta di comunicazione RS232/USB
• Slot per scheda SNMP
• Display LCD interattivo
• Parallelabilità N+X
• Test batterie
Comunicazione evoluta
• Software di supervisione e shut
down per sistemi operativi
Applicazioni consigliate
• Computer, Server, Reti LAN, Alimentatori
vari, piccole utenze industriali
| Specifiche Tecniche | |
| Modello | THPTMM 20000 |
| Codice Prodotto | THPTMM20K10T |
| Potenza Nominale | 20000VA |
| Potenza Attiva | 18000W |
| Ingresso | |
| Tensione ingresso | 360V,380V,400V,415V (3Ph+N) Selezionabile |
| Tensione ingresso | 208V,220V,230V,240V (1Ph+N) Selezionabile |
| Variaz. Tensione in ingresso modo (3Ph) | da 190 a 520Vac |
| Variaz. Tensione in ingresso modo (1Ph) | da 110 a 300Vac |
| Frequenza Nominale | 40/70Hz (autosensing) |
| Fattore di potenza in ingresso modo (3Ph) | ≥0,95 |
| Fattore di potenza in ingresso modo (1Ph) | ≥0,99 |
| Uscita | |
| Tensione nominale | 208V, 220V, 230V, 240V (1Ph+N) Selezionabile |
| Stabilità tensione | ±1% |
| Frequenza nominale | 50/60Hz ±0,1% (modalità batteria) |
| Forma d’onda | Sinusoidale |
| Distorsione armonica | ≤2% T.H.D. con carico lineare |
| Fattore di cresta | 3:1 |
| Rendimento AC/AC | >98% |
| Tempo d’intervento | Zero - On line doppia conversione |
| Sovraccarico a T.F. | >105% a 125% Pn 3' / da 125% a 150% Pn 30sec. / >150% Pn 1sec. |
| Batterie | |
| Tipo | VRLA AGM |
| Tensione nominale | 192Vdc |
| Capacità | 9Ah |
| Tempo di ricarica | 6-8 h |
| Autonomia 80/50% del carico | 6’/10’ |
| Info | |
| Dimensioni LxPxH mm | 262x580x732 +2x(260x670x184) |
| Peso Kg | 39+90 |
| Protezione Tel. | Filtro Telefonico / Lan RJ45 (10BaseT) |
| Interfaccia di comunicazione | Seriale RS232/USB |
| Conformità Sicurezza / EMC / Surge capability | EMC dir . 2004/108/E:EN62040-2:2006,EN61000-6-1-3:2007 |
| LVD dir .2006/95/EC: EN62040-1:2008, EN62040-3:2002 | |
| Marchi | CE |
| Temperatura di funzionamento | 0°C / +40°C umidità relativa 90% |
| Altitudine e umidità relativa | 3500 mt. <95% non condensante |
